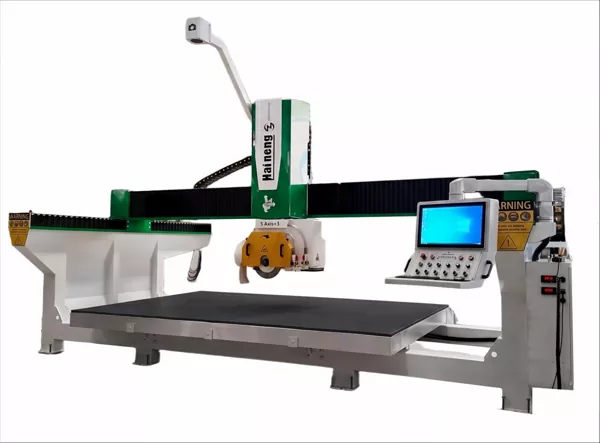

A HTQ700GL 5 tengelyes CNC hídfűrész megfelelő egyedi kőgyártáshoz?

A HTQ700GL5 tengelyes CNC hídfűrészolyan kőfeldolgozókhoz készült, amelyeknek nagyobb rugalmasságra van szükségük, mint a hagyományos egyenes vágású beállításoknál. CNC-vezérléssel, CAD-import programozással, állítható vágófej-mozgással és nagy teherbírású hegesztett szerkezettel a gép számos kővágó és -formázó alkalmazást támogat.

Mire képes a HTQ700GL 5 tengelyes CNC hídfűrész?

Nem minden kőprojektnek van téglalap alakú körvonala. A konyhai munkalapokhoz, fürdőszobai mosdókagylókhoz, építészeti elemekhez és dekoratív kődarabokhoz szögletes élekre, ívelt profilokra vagy egyedi formájú alkatrészekre lehet szükség.

A HTQ700GL számos vágási és profilozási műveletet támogat, többek között:

1. Egyenes és szögletes vágás:Megfelelő szögben dolgozza meg a kőlapokat és vágja le az alkatrészeket.
2. Egyedi alakú vágás:Készítsen kerek, ovális, legyező alakú, sokszögű, rombusz alakú és egyéb szabálytalan formákat.

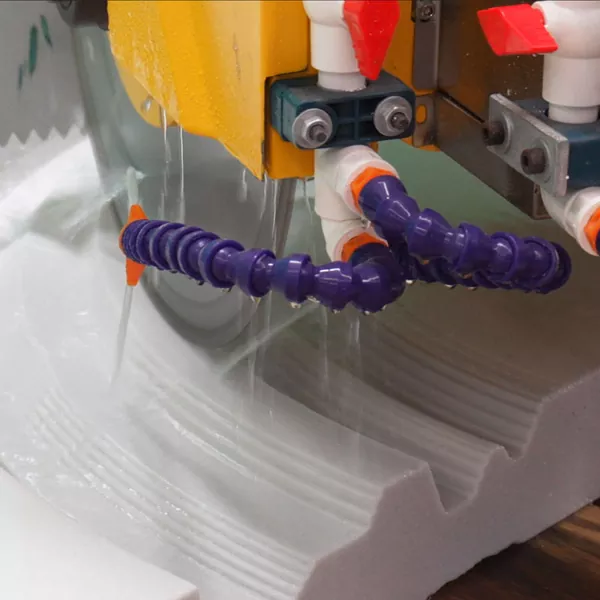

3. Ívelt profilozás:Kövesse az egyenes és ívelt kontúrokat a megfelelő dekoratív kőelemek kiválasztásához.
4. Horonyvágás:Hozzon létre egyenes, szögletes és rácsszerű hornyokat a megfelelő alkalmazásokhoz.
5. Levágás és élformálás:Használjon állítható vágófej mozgást, hogy megfeleljen a különböző tervezési követelményeknek.

A gép specifikációja a C tengely elforgatását 0 és 360 fok között, az A tengely elmozdulását pedig 0 és 90 fok között sorolja fel. A munkaasztal maximális dőlésszöge 0 és 85 fok között van.

Ezek a mozgástartományok több lehetőséget biztosítanak a gyártóknak az egyedi munkák tervezése során. A tényleges megmunkálási képesség az anyagtól, a munkadarab méretétől, a penge konfigurációjától, a szerszámoktól és a kiválasztott vágási módszertől függ. Igényes vagy szokatlan munkák esetén kérje meg a szállítót, hogy erősítse meg a beállítást, és szervezzen mintavágási tesztet.

Alkalmazások munkalap- és kőgyártásban

Konyhai és fürdőszobai munkalapok

A munkalapok gyártása gyakran többet jelent, mint egy födém méretezését. A kiviteltől függően egy munkához szükség lehet szögletes élekre, mosogatónyílásokra, csapnyílásokra vagy vízelvezető hornyokra.

A HTQ700GL támogatja a vágási és profilozási műveleteket. Az opcionális maró-vágó tartozékkal és a megfelelő szerszámokkal a gép további megmunkálási feladatokra is konfigurálható, beleértve a mosogató- és csapnyílások marását, a vízelvezető hornyokat és a munkalap éleit. A polírozáshoz megfelelő csiszolókorongokra és szerszámokra van szükség.

A szabványos munkalapokat és egyedi tervezéseket egyaránt feldolgozó műhelyekben ez a konfiguráció segíthet több megfelelő művelet végrehajtásában egy gépen. Rendelés előtt erősítse meg az opcionális felszerelést és a szükséges szerszámokat.

Gránit és márvány feldolgozás

A gránit- és márványműhelyek gyakran különböző vastagságú, körvonalú és kidolgozási igényű termékeket kezelnek. A HTQ700GL alkalmas olyan alkalmazások értékelésére, mint például formázott kőelemek, szögletes vágások és dekoratív profilok.

A megadott pengeátmérő tartomány 350-700 mm. A maximális fűrészlapátmérőt nem szabad maximális vágási mélységként kezelni. Az elérhető vágási mélység és az ajánlott munkakörülmények a gép konfigurációjától, a kiválasztott fűrészlaptól és anyagtól függenek.

Csempe és Műszaki Kő

A nagy formátumú csempe és a mesterséges kőtermékek tervezett vágási útvonalakat és speciális élkezelést igényelhetnek. A HTQ700GL CNC vezérlést és CAD import programozást használ a programozott műveletek támogatására a megfelelő anyagokhoz és alkatrésztervekhez.

Ismeretlen anyagok feldolgozása előtt ellenőrizze a fűrészlap-kompatibilitást, a munkadarab-támasztást, az előtolási beállításokat és a szükséges kész élminőséget a szállítóval.

CAD import programozás és CNC üzemeltetés

A programozás fontos szempont, amikor egy kőműhely különböző alkatrészformákat és vásárlói rajzokat kezel. A nagy mozgásképességű gép akkor a leghasznosabb, ha a kezelők megismételhető módon tudják elkészíteni a szükséges vágási utakat.

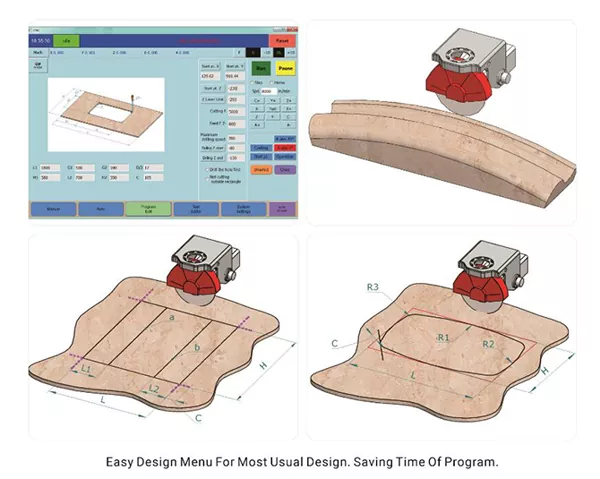

A HTQ700GL CNC vezérlést és CAD import programozást használ. Termékdokumentációja ismertet egy érintőképernyős felületet, amelyet a kezelés egyszerűsítésére terveztek, és egy olyan rendszert, amely képes grafikát generálni a bevitt adatokból.

Egy tipikus munkafolyamat magában foglalja a rajz elkészítését, a kompatibilis CAD-adatok importálását, a feldolgozási követelmények ellenőrzését, az anyagok és a szerszámok beállítását, valamint a munka ellenőrzését az automatikus feldolgozás megkezdése előtt.

Ez a megközelítés azokra a műhelyekre vonatkozik, amelyek rendszeresen kapnak egyedi rajzokat, vagy megismétlik a hasonló alkatrészek gyártását. A HTQ700GL vásárlása előtt5 tengelyes CNC hídfűrész, ellenőrizze a támogatott CAD-fájlformátumokat, a szoftverkövetelményeket és a kezelői képzési szabályokat.

Nagy teherbírású szerkezeti és mozgási alkatrészek

A gépgyártás egy másik szempont, amelyet figyelembe kell venni a rendszeres gyártáshoz szükséges berendezések kiválasztásakor. A HTQ700GL beépített merev hegesztett szerkezetet használ. Dokumentált mozgási elemei közé tartoznak a lineáris sínek, golyóscsavarok, spirális hajtómű, nagy pontosságú bolygócsökkentők és szervorendszer.

A gép meghatározott 22 kW-os főmotorral és 0-6000 ford./perc fordulatszám-tartománnyal rendelkezik. A gép teljes beépített teljesítménye 33 kW.

Ezek a specifikációk hasznos kiindulópontot adnak a berendezések összehasonlításához. A vágási sebesség, a kész él minősége és a gyártási teljesítmény azonban olyan tényezőktől függ, mint a kiválasztott fűrészlap, anyagjellemzők, vágási mélység, előtolási beállítások és a kezelő beállítása.

HTQ700GL műszaki adatok

Az alábbi ábrák a gyártó termékdokumentációján alapulnak. A birodalmi átváltások hozzávetőlegesek.

Telepítési megjegyzés:A teljes méretek nem jelentik a gép körül szükséges teljes működési távolságot. A műhely előkészítése előtt ellenőrizze az elektromos ellátást, a helyszíni hozzáférést, a padló állapotát, a rakodóteret, a karbantartási távolságot és a telepítési követelményeket.

A HTQ700GL megfelelő az Ön műhelyéhez?

A megfelelő gép az ügyfelek ténylegesen megrendelt munkáitól függ. Egy téglalap alakú födémméretezéssel foglalkozó műhelynek eltérő követelményei lehetnek, mint egy olyan műhelynek, amely rendszeresen készít egyedi munkalap-alkatrészeket vagy szabálytalan kőprofilokat.

A HTQ700GL érdemes lehet megfontolni, ha üzlete:

1. Szögletes vágásokat, ívelt kontúrokat vagy egyedi alakú kőalkatrészeket dolgoz fel.
2. Rajz alapú munkához CNC vezérlés és CAD import programozás szükséges.
3. Gránittal, márvánnyal, műkővel, csempével vagy más kompatibilis építőanyaggal használható.
4. Szeretné értékelni az opcionális marási műveleteket a megfelelő munkalap-alkalmazásokhoz.
5. Rendelkezik a géphez szükséges alapterülettel és elektromos kapacitással.

A vásárlási döntés meghozatala előtt készítsen több reprezentatív rajzot. Tartalmazzon egy szabványos vágási munkát, egy ferde vágást és egy szabálytalan profilt. Kérje meg a szállítót, hogy erősítse meg a megfelelő konfigurációt, szerszámokat és feldolgozási módszereket minden egyes munkához.

Mit kell ellenőrizni, mielőtt árajánlatot kér

Anyag és vastagság

Határozza meg a leggyakrabban feldolgozott anyagokat, és adja meg a tipikus és a maximális munkadarab vastagságot. A különböző anyagok eltérő késeket és munkakörülményeket igényelhetnek.

Alkatrész méretei és vágási követelmények

Ossza meg a szokásos hosszúságot, szélességet, vastagságot, a szükséges szögeket és profilrészleteket. Ez segít a szállítónak felmérni, hogy a gép mozgása és javasolt konfigurációja megfelelő-e.

Szerszámok és opcionális funkciók

Adja meg, hogy munkáihoz egyenes vágásra, ferde vágásra, egyedi profilokra, hornyokra, marásra vagy polírozásra van szükség. Győződjön meg arról, hogy mely funkciókhoz van szükség opcionális felszerelésre, ahelyett, hogy azt feltételezné, hogy minden művelet szerepel a szabványos konfigurációban.

Szoftver és gyári feltételek

Adja meg a reprezentatív CAD-rajzokat, és erősítse meg a kompatibilis fájlformátumokat. Ellenőrizze a gép hozzáférését, a rendelkezésre álló beépítési helyet, az elektromos követelményeket és a karbantartási távolságot is.

Értékesítés utáni támogatás

Kérjen szerelési útmutatót, kezelői képzést, pótalkatrészeket, karbantartási dokumentációt és műszaki támogatást. Ezeket a részleteket át kell tekinteni a gép specifikációival és a vételárral együtt.

Gyakran Ismételt Kérdések

Milyen anyagokat dolgozhat fel a HTQ700GL?

A termékdokumentáció felsorolja a födémeket, csempéket, márványt, műkövet, gránitot, cementtermékeket és egyéb építőanyagokat a megfelelő vágási és alakítási alkalmazásokhoz. Rendelés előtt erősítse meg a kompatibilitást az adott anyaggal és vastagsággal.

A HTQ700GL támogatja a ferde vágást?

Igen. A megadott A-tengely mozgása 0-90°, a C-tengely elforgatása 0-360°. A munkaasztal maximális dőlésszöge 0-85°. Kérje meg a szállítót, hogy ellenőrizze a tervezett munkához szükséges konfigurációt.

Meg tudja-e dolgozni a gép a mosogatónyílásokat és a vízelvezető hornyokat?

Ezeket a további megmunkálási feladatokat az opcionális maró-vágó tartozékkal és megfelelő szerszámokkal lehet támogatni. Árajánlat kérésekor erősítse meg a mellékletet, az eszközöket és a szükséges konfigurációt.

Hogyan van programozva a gép?

A megadott programozási módszer a CAD import. A támogatott fájlformátumokat és a szoftverkövetelményeket meg kell erősíteni a szállítóval.

Mekkora a penge maximális átmérője?

A megadott pengeátmérő tartomány 350–700 mm, körülbelül 13,8–27,6 hüvelyk. Ez a szám önmagában nem határozza meg a maximális vágási mélységet.

Mekkora helyet igényel a gép?

A felsorolt ​​teljes méretek 5800 × 3400 × 3600 mm. További térre lehet szükség az anyagmozgatás, az üzemeltetés, a karbantartás és a biztonságos hozzáférés érdekében. A helyszín elkészítése előtt kérjen beépítési elrendezést.

Beszélje meg kővágási követelményeit Hainenggel

A HTQ700GL5 tengelyes CNC hídfűrészegyesíti a CNC vezérlést, a CAD import programozást, a 350-700 mm-es pengetartományt, az állítható vágófej mozgást és a beépített merev hegesztett szerkezetet. Az opcionális maró-maró konfiguráció kiterjesztheti a használatát további megfelelő munkalap-megmunkálási feladatokra.

Annak megállapításához, hogy a gép megfelel-e az Ön gyártási igényeinek, ossza meg az anyagtípust, a munkadarab méreteit, a szükséges műveleteket és a reprezentatív rajzokat a Hainenggel. A szállító ezután segíthet a megfelelő gépkonfiguráció és az opcionális felszerelés megerősítésében.
